Waarom elektriciteitsnetten van 0,6/1 kV aluminium gepantserde kabels

Samenvatting:Bij de ontwikkeling van industrieparken, netwerken voor het verzamelen van hernieuwbare energie en commerciële distributielussen is het in evenwicht brengen van installatiebudgetten met strenge ondergrondse bescherming essentieel. Gepantserde aluminium stroomkabels dienen als ruggengraat voor laagspanningsnetwerken met directe ingraving. Dit artikel gaat in op de interne gelaagde techniek, de beschermingsmechanismen met dubbele stalen tape en de kostenvoordelen die meerkernige aluminium gepantserde lijnen tot de belangrijkste specificatie maken voor internationale projectaanbestedingen.

Inhoudsopgave

Invoering

Structurele architectuur van 0,6/1kV meeraderige gepantserde aluminium kabels

Double Steel Tape Armor: beveiliging van nutsruns voor directe begrafenis

Aluminium geleiders: maximale ROI op grootschalige infrastructuur

Primaire toepassingsscenario's in mondiale energieprojecten

Fabrieksgerichte aanpassing en sourcingbeveiliging

Invoering

Ondergrondse elektrische voedingsnetwerken worden blootgesteld aan voortdurende mechanische gevaren. Direct begraven loopgraven ervaren verpletterende bodemverdichting, onbedoelde fysieke aanvallen tijdens het uitgraven en ondergronds binnendringen van knaagdieren. Bovendien verhoogt het gebruik van traditionele zware koperkabels in secundaire distributienetwerken over lange afstanden de grondstofkosten en de transportkosten aanzienlijk.

Om deze technische en budgettaire uitdagingen op te lossen,Taitong-kabelproduceert hoogwaardige 0,6/1kV meeraderige gepantserde aluminium stroomkabels. Onze kabels combineren hooggeleidende, gestrande aluminium geleiders met zware metalen bepantsering en bieden compromisloze mechanische veiligheid en operationele efficiëntie op de lange termijn voor wereldwijde nutsbedrijven.

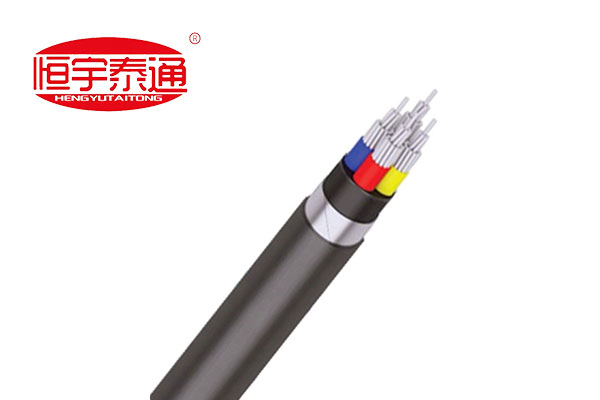

Structurele architectuur van 0,6/1kV meeraderige gepantserde aluminium kabels

De meerlaagse doorsnede van een met staalband gepantserde aluminium voedingskabel biedt volledige mechanische en elektrische bescherming:

Gestrande aluminium geleiders (klasse 2):Gevormd uit zeer zuivere elektrische aluminiumdraden die strak zijn vastgebonden om een ​​stabiele stroomcapaciteit, een laag gewicht en een hoge betrouwbaarheid van de terminalverbinding te garanderen.

Kleurgecodeerde fase-isolatie:Premium XLPE- of PVC-isolatie rond elke kern gewikkeld in gestandaardiseerde kleuren (rood, geel, blauw, enz.) om een ​​foutloze fase-identificatie tijdens installatie op locatie te garanderen.

Geëxtrudeerd binnenbed/kussenmantel:Gevormd over de binnenste kernconstructie om fase-isolaties te beschermen tegen scherpe metalen randen tijdens het bewapeningsproces.

Dubbel stalen tapepantser (DSTA):Overlappende spiraalvormige stalen banden die rond de kernmatrix zijn gewikkeld om hoge radiale drukdrukken te absorberen en te voorkomen dat fysiek gereedschap of stenen de kabel doorboren.

Robuuste beschermende buitenmantel:Een oliebestendige, UV-gestabiliseerde PVC- of PE-mantel die het binnendringen van vocht, bodemzuurcorrosie en aantasting van het milieu voorkomt.

Double Steel Tape Armor: beveiliging van nutsruns voor directe begrafenis

Waarom specificeren infrastructuurconsultantsmet staalband gepantserde (DSTA) kabelszoals de YJLV22/VLV22-serie voor secundaire laagspanningsnetten?

1. Het elimineren van dure externe leidingen:Ongewapende kabels vereisen zware PVC- of betonnen kanalen als ze ondergronds worden begraven. Met staalband gepantserde ontwerpen kunnen rechtstreeks in ondergrondse sleuven worden gelegd, waardoor de kosten voor civiele graafwerkzaamheden en leidingwerk drastisch worden verlaagd.

2. Extreme crush- en impactverdediging:Zware druk in de ondergrond, bezinking van rotsen of passerende voertuigen kunnen zachte plastic kabels vervormen. Dubbele stalen tape-wikkelingen absorberen fysieke impact, behouden de structurele kernintegriteit en voorkomen fase-naar-fase kortsluiting.

3. Ondergrondse ongediertebescherming:Termieten, gophers en knaagdieren kauwen regelmatig door standaard polymeercoatings heen. De ondoordringbare metalen stalen barrière voorkomt biologische schade, waardoor de levensduur van het ondergrondse netwerk tot meer dan 30 jaar wordt verlengd.

Aluminium geleiders: maximale ROI op grootschalige infrastructuur

Grondstofbudgetten bepalen de haalbaarheid van projecten. Gebruikmakendgestrande aluminium geleidersin plaats van koper levert beslissende economische voordelen op:

Aanzienlijke kostenbesparingen:Aluminium levert een uitzonderlijk geleidingsvermogen per dollar, waardoor EPC-aannemers de uitgaven aan kabelmateriaal aanzienlijk kunnen besparen over grote distributiekilometers.

Lichter handlinggewicht:Het lagere gewicht van aluminium vereenvoudigt het trekken van kabelgoten, vermindert de arbeidsuren voor de installatie en verlaagt de vrachtkosten voor zeecontainers voor levering in het buitenland.

Primaire toepassingsscenario's in mondiale energieprojecten

Dankzij hun evenwicht tussen sterkte, bescherming en betaalbaarheid worden de gepantserde aluminiumseries van Taitong Cable op grote schaal ingezet bij grote internationale projectaanbestedingen:

Zonne- en windenergieparken:Transporteren van laagspanningsoutput van inverterstations naar opvoerende transformatoreenheden over uitgestrekte buitenterreinen.

Industriële complexen en chemische fabrieken:Het geleiden van secundaire stroom langs kabelgleuven en ondergrondse leidingen die zijn blootgesteld aan zware machinebelastingen.

Commerciële en residentiële subleidingen:Het verbinden van hoofdtransformatorstations met individuele gebouwverdeelborden in groeiende voorstedelijke ontwikkelingen.

Fabrieksgerichte aanpassing en sourcingbeveiliging

Internationale aanbestedingen voor infrastructuur maken een nultolerantie mogelijk voor holtes in de isolatie of gaten in de bepantsering. Elke productiepartij moet voldoen aan gezaghebbende internationale normen, waaronder IEC 60502-1 en BS 5467.

BijTaitong-kabelondersteunen wij uw projectuitvoering via een 100% fabrieksmatig op maat gemaakt productiemodel. Wij pushen geen kant-en-klare, verouderde magazijnopruimingsartikelen. In plaats daarvan vervaardigen we elke batch gepantserde aluminium stroomkabels op maat, zodat deze direct aansluit bij de precieze hoeveelheden (BOQ) van uw project: kalibreren van geleiderdoorsneden (16 mm2 tot 500 mm2), meeraderige combinaties (3-core, 4-core, 3+1, 4+1, 3+2), pantserdikte en gespecialiseerde buitenmantelverbindingen om te voldoen aan uw lokale nationale netvereisten.

Neem vandaag nog contact op met onze afdeling energiedistributietechniekom geautoriseerde typetestcertificaten en aangepaste dimensionale blauwdrukken te claimen, of om een ​​uitdrukkelijke, fabrieksdirecte kostenraming te ontvangen voor uw aanstaande netwerkaanbesteding!
