Waarom 4-aderige gepantserde aluminium kabels stroomnetten

Samenvatting: Bij uitbreidingen van industriële nutsvoorzieningen, opvangnetwerken voor zonne-energiecentrales en distributieleidingen voor commerciële gebouwen is het balanceren van de duurzaamheid van directe ingraving met krappe inkoopbudgetten een belangrijke technische prioriteit. 4-aderige gepantserde aluminium stroomkabels (YJLV22 / 0,6/1kV-serie) dienen als een uiterst betrouwbare transmissieoplossing voor secundaire laagspanningsnetwerken. Dit technische artikel analyseert het meerlaagse ontwerp, het pantsermechanisme met dubbele stalen tape en de kostenvoordelen die 4-aderige aluminium stroomkabels tot de beste keuze maken voor internationale infrastructuuraanbestedingen.

Inhoudsopgave

Invoering

Structurele architectuur van 4-aderige gepantserde aluminium kabels

Double Steel Tape Armor: Bewaking van nutsruns bij directe begrafenis

4-aderig ontwerp: stroomlijning van driefasige laagspanningsstroom

Kostenvoordelen van gestrande aluminium geleiders

Primaire toepassingsscenario's in regionale elektriciteitsnetten

Fabrieksgerichte aanpassing en sourcingbeveiliging

Invoering

Ondergrondse laagspanningsdistributielijnen zijn onderhevig aan zware fysieke belasting. Ondergrondse sleuven stellen niet-gepantserde kabels bloot aan grondbewegingen, verdichtingskrachten, scherpe rotsranden en mogelijke indringing van knaagdieren. Bovendien verhoogt het specificeren van koperen geleiders over lange distributieoverspanningen de grondstofkosten en vrachtkosten aanzienlijk.

Om deze installatiehindernissen op te lossen, produceert Taitong Cable hoogwaardige 0,6/1kV 4-aderige, met staalband gepantserde aluminium stroomkabels. Door hooggeleidende gestrande aluminium geleiders te combineren met robuuste dubbele stalen tape-pantsering, bieden onze kabels betrouwbare mechanische sterkte en continue stroomafgifte voor wereldwijde nutsbedrijven.

Structurele architectuur van 4-aderige gepantserde aluminium kabels

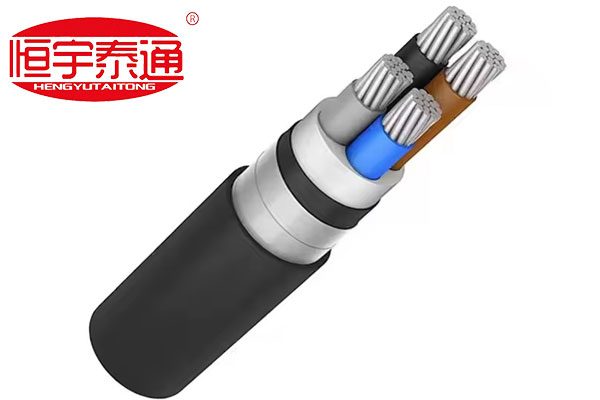

Een gedetailleerde blik op de dwarsdoorsnede van de 4-aderige gepantserde aluminium voedingskabel illustreert de gelaagde techniek die is gebouwd voor zware ondergrondse omstandigheden:

Gecomprimeerde, gestrande aluminium geleiders: Gevormd uit zeer zuivere elektrische aluminiumdraden die strak zijn vastgebonden om de kabeldiameter te verkleinen en tegelijkertijd een optimale elektrische geleiding te garanderen.

Kleurgecodeerde XLPE/PVC-isolatie:Kleurgecodeerde fase-isolatie (bijv. bruin, blauw, zwart, grijs) waardoor nauwkeurige fase-identificatie en vereenvoudigde terminalaansluiting tijdens installatie op locatie mogelijk zijn.

Geëxtrudeerd binnenbeddengoed:Gladde binnenste beschermende kussenlaag gewikkeld over de geassembleerde kernbundel om schade door wrijving van het pantser te voorkomen.

Dubbel stalen tapepantser (DSTA):Overlappende spiraalvormige stalen pantserbanden die stevig rond de binnenlaag zijn gewikkeld en zware externe schokken en radiale druk absorberen.

Weerbestendige buitenmantel:Robuuste, UV-gestabiliseerde PVC- of PE-buitenmantel die bestand is tegen bodemvocht, zuurcorrosie en oppervlakteslijtage.

Double Steel Tape Armor: Bewaking van nutsruns bij directe begrafenis

Waarom specificeren projectadviseurs en EPC-aannemers dubbele stalen tape-pantsering (DSTA) voor ondergrondse kabelinstallaties?

1. Compatibiliteit met directe begrafenis:Gepantserde kabels elimineren de noodzaak van dure externe PVC- of betonnen leidingbuizen, waardoor directe installatie in open aardse sleuven mogelijk is en de totale civiele bouwkosten worden verlaagd.

2.Extreme crush- en slagvastheid:Verzakkingen in de bodem en zware voertuigen die boven het hoofd passeren, oefenen een continue verticale kracht uit. Dubbele stalen tape-wikkelingen beschermen interne geleiders tegen vervorming en fysieke lekke banden.

3. Ondergrondse ongediertebestrijding:Knaagdieren en gravend ongedierte kauwen vaak door zachte buitenste polymeren. De stalen tapelaag creëert een ondoordringbare fysieke barrière die de levensduur van de lijn verlengt tot meer dan 30 jaar.

4-aderig ontwerp: stroomlijning van driefasige laagspanningsstroom

De 4-core configuratie is specifiek ontworpen voor driefasige vierdraads distributienetwerken (3 Ph+N):

Evenwichtige faseverdeling:Biedt plaats aan driefasige geleiders samen met een neutrale geleider van volledige grootte in één kabelbundel.

Vereenvoudigde lay-out:Vermindert de benodigde hoeveelheid kabellegwerk en kabelgootruimte in vergelijking met het leggen van meerdere enkeladerige kabels.

Kostenvoordelen van gestrande aluminium geleiders

De prijsstelling van grondstoffen heeft een aanzienlijke invloed op de levensvatbaarheid van de infrastructuur. Het gebruik van gestrande aluminium geleiders in plaats van koper levert duidelijke economische voordelen op:

Aanzienlijke kapitaalbesparingen:Aluminium levert een uitstekende energiedraagkracht tegen een fractie van de materiaalkosten van koper, waardoor aannemers hun projectbudgetten over langere distributieafstanden kunnen uitstrekken.

Verminderd transport- en handlinggewicht:De lichtgewicht eigenschap van aluminium vereenvoudigt het trekken van kabelgoten, vermindert de arbeidsuren voor installatie en optimaliseert het laden van containervracht voor overzeese verzendingen.

Primaire toepassingsscenario's in regionale elektriciteitsnetten

Dankzij hun structurele duurzaamheid en hoge kostenefficiëntie worden de 4-aderige gepantserde aluminiumlijnen van Taitong Cable veelvuldig gebruikt in wereldwijde aanbestedingen:

Verzamelnetwerken voor zonne- en windparken:Het transporteren van laagspanningswisselstroom van step-up transformatoren naar de belangrijkste distributiecentra over uitgestrekte zonnevelden.

Industriële en commerciële complexen:Het routeren van ondergrondse hoofdvoedingen die hoofdtransformatoren verbinden met fabrieksdistributiepanelen.

Aanbestedingen voor netuitbreiding in de voorsteden:Het vervangen van kwetsbare bovengrondse lijnen door ondergrondse gepantserde netwerken om weersgerelateerde stroomuitval in groeiende woongebieden te voorkomen.

Fabrieksgerichte aanpassing en sourcingbeveiliging

Bij aanbestedingen voor nutsvoorzieningen is er geen ruimte voor gaten in de isolatie, afwijkingen in de geleider of gaten in de bepantsering. Mondiale inkoopcontracten vereisen strikte naleving van erkende parameters, waaronder IEC 60502-1 en BS 5467.

BijTaitong-kabelondersteunen wij uw projectuitvoering via een 100% fabrieksmatig op maat gemaakt productiemodel. Wij pushen geen kant-en-klare, verouderde magazijnopruimingsartikelen. In plaats daarvan vervaardigen we elke batch 4-aderige gepantserde aluminium kabels op maat, zodat deze direct aansluiten op de precieze hoeveelheidsopgave (BOQ) van uw project – waarbij de doorsneden van de geleiders (16 mm2 tot 500 mm2), de isolatiedikte, de pantserparameters en de materialen van de buitenmantel worden gekalibreerd om te voldoen aan de lokale nationale netwerknormen.

Neem vandaag nog contact op met onze afdeling stroomkabeltechniek om dit aan te vragengeverifieerde typetestrapporten, maattekeningen op maat of een uitdrukkelijke, fabrieksgerichte prijsopgave voor uw aanstaande energieaanbesteding!
