Waarom flexibele, mineraal geïsoleerde kabels netwerken beveiligen

Samenvatting:Voor wolkenkrabbers met hoge dichtheid, ondergrondse vervoersnetwerken en zware petrochemische zones is het specificeren van het ultieme niveau van brandveilige bedrading essentieel om de openbare veiligheid te beschermen.Mineraal geïsoleerde flexibele brandwerende kabelsvertegenwoordigen het absolute toppunt van overlevingskansen bij elektrische brand. In dit artikel worden de geavanceerde structurele anatomie, de extreme verdedigingsmechanismen tegen vuurwaterschokken en de routeringsvoordelen van de industriële 0,6/1kV NG-A-stroomkabelserie uiteengezet.

Inhoudsopgave

Invoering

Structurele lay-out van 0,6/1 kV NG-A flexibele mineraal geïsoleerde kabels

De ultieme brandoverleving: het overwinnen van vlammen, water en impact

Waarom flexibiliteit het spel voor installatie op locatie verandert

Fabrieksgerichte aanpassing en naleving van sourcing

Invoering

Wanneer een grote brand een commercieel complex of industriële raffinaderij in gevaar brengt, vallen standaard met plastic geïsoleerde kabels binnen enkele minuten uit, waardoor de stroom naar structurele levenslijnen wordt afgesloten. Zelfs standaard vlamvertragende of standaard brandwerende draden hebben strikte thermische drempels. Voor kritieke circuits, zoals hoofdbrandliften, back-upventilatiesystemen en noodbedieningspanelen, vereisen moderne technische specificaties gespecialiseerde kabels die eenvoudigweg niet kunnen doorbranden.

Om aan deze compromisloze veiligheidsparameters voor de mondiale infrastructuur te voldoen, produceert Taitong Cable Co., Ltd. hoogwaardige, flexibele mineraalgeïsoleerde brandwerende kabels. Onze productlijnen zijn ontworpen met anorganische materialen die verbrandingsrisico's volledig elimineren en bieden ultieme operationele veiligheidsmarges voor spraakmakende technische projecten over de hele wereld.

Structurele lay-out van 0,6/1 kV NG-A flexibele mineraal geïsoleerde kabels

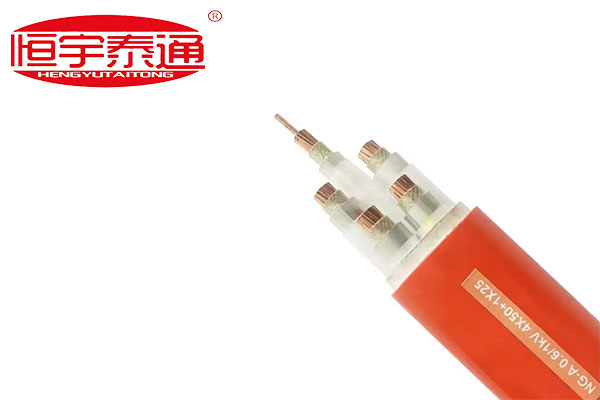

In tegenstelling tot standaard distributiedraden van synthetisch polymeer, maakt de NG-A 0,6/1KV 4 X 50 + 1 X25 mm" architectuur gebruik van anorganische minerale verbindingen om een ​​permanente afscherming te creëren

tegen intense hitte:

Zeer zuivere koperen geleiders:Gevormd uit gestrande elektrische koperdraden om een ​​robuuste krachtoverbrenging en lage weerstand te garanderen tijdens dagelijkse prestaties bij volledige belasting.

Anorganische minerale isolatiebarrière:Verpakt en gecompacteerd met zeer stabiele mineralen (zoals magnesiumoxide of gespecialiseerde synthetische minerale tapes). Deze laag bevat absoluut geen organische materialen, wat betekent dat deze niet kan ontbranden, vlam kan vatten of de verbranding in stand kan houden.

Intern vulmiddel en beschermend beddengoed:Gemaakt van vuurvaste, niet-giftige minerale verbindingen die de structurele kernafronding onder mechanische belasting behouden.

Aluminium/metalen beschermhoes:Een naadloze metalen insluitingslaag onder de buitenste laag die zorgt voor een onberispelijke waterdichtheid en robuuste elektromagnetische afscherming (EMI).

Robuuste veiligheidsbuitenjas:Een fel oranje/rode vlamvertragende, rookarme mantel die uitstekende trackingweerstand en duidelijke veiligheidsidentificatie biedt in gedeelde kabelgoten.

De ultieme brandoverleving: het overwinnen van vlammen, water en impact

Standaard brandwerende elektrische leidingen worden doorgaans alleen getest op blootstelling aan droge vlammen. Bij structurele branden in de echte wereld zijn echter drie verschillende destructieve krachten betrokken die tegelijkertijd inwerken: intense hitte, hevige waternevel van noodsprinklersystemen en fysieke gevolgen van instortend metselwerk of vallende balken.

De NG-A flexibele mineraal geïsoleerde serie is speciaal ontworpen om deze samengestelde gevaren te overleven door te voldoen aan strenge internationale criteria zoals het BS 6387 CWZ-protocol:

1. Vlamweerstand (C):Behoudt de continue integriteit van het elektrische circuit terwijl het direct wordt blootgesteld aan intense verbranding bij 950°C gedurende maximaal 180 minuten.

2. Watersproeiweerstand (W):Bestand tegen kortsluiting bij blootstelling aan directe vlammen bij 650°C gedurende 15 minuten, gevolgd door 15 minuten zware brandslangwatersproeiing.

3. Mechanische schokbestendigheid (Z):Behoudt een constante krachtstroom terwijl hij herhaaldelijk wordt gehamerd door een mechanische slagstaaf onder vlamtestomstandigheden van 950 ° C.

Waarom flexibiliteit het spel voor installatie op locatie verandert

Historisch gezien betekende het gebruik van met mineralen geïsoleerde leidingen het omgaan met ouderwetse, stijve, met koper beklede staven (BTTZ). Deze traditionele systemen vereisten complexe, dure buiggereedschappen, hadden last van korte productielengtes en leidden tot hoge arbeidskosten als gevolg van complexe verbindingen.

Het moderne NG-A flexibele mineraalontwerp van Taitong Cable lost deze installatiepijnpunten op:

Strakke straal buigen:De gevlochten geleiders en de flexibele minerale afschermingstape zorgen ervoor dat de lijn soepel rond structurele betonnen pilaren en in strakke schakelkastkasten kan buigen.

Continue lange runs:Gefabriceerd in verlengde, doorlopende trommellengtes, waardoor de noodzaak voor tussenliggende kabelverbindingen in het midden volledig wordt geëlimineerd, waardoor elektrische kwetsbaarheidspunten worden verminderd.

Fabrieksgerichte aanpassing en naleving van sourcing

Commerciële infrastructuurprojecten van het hoogste niveau laten een absoluut nulmarge toe voor niet-geverifieerde materialen of structurele zwakheden. Elke batch mineralenverdeelsystemen moet perfect aansluiten op uw exacte elektrotechnische meetstaat (BOQ).

BijTaitong Kabel Co., Ltd., wij verwerpen rigide, in massa geproduceerde voorraadafrekeningssystemen ten gunste van een 100% fabrieksmatig op maat gemaakt productiemodel. Wij ontwerpen en produceren elke batch flexibele mineraalgeïsoleerde kabels om aan uw exacte configuratie-eisen te voldoen: specifieke aderaantallen, precieze dwarsdoorsnede-opstellingen en aangepaste structurele lengtes op maat om af te stemmen op de precieze elektrische parameters van uw project.

Neem vandaag nog contact op met ons hoogveilige energietechniekteamom toegang te krijgen tot geautoriseerde testrapporten, gedetailleerde structurele tekeningen, of om een ​​uitdrukkelijke, fabrieksmatige kostenraming te ontvangen voor uw komende aanbesteding voor de netwerkinfrastructuur!
