Waarom MV koperen stroomkabels de betrouwbaarheid van het elektriciteitsnet garanderen

Samenvatting: Naarmate de moderne zware industrie en stedelijke infrastructuur zich uitbreiden, vereisen middenspanningsnetwerken een ongekende transmissiestabiliteit.Middenspanningskabels met een vermogen van 6/10 kV tot 26/35 kVdienen als de vitale slagaders van de elektrische distributie met hoge belasting. Dit artikel analyseert de kritische structurele lagen, technische voordelen en strikte testnormen van koperen middenspanningskabels, waardoor managers van infrastructuuraankoop de weg kunnen vinden naar netwerkbeveiliging op de lange termijn.

Inhoudsopgave

1. Inleiding

2. Structurele lagen van 6/10 kV tot 26/35 kV MV-kabels

3. Waarom koperen geleiders uitblinken in middenspanningssystemen

4. Ondergrondse risico's elimineren: afscherming en bepantsering

5. Technische conformiteit en fabrieksaanpassing

Invoering

Het exploiteren van elektriciteitsnetten binnen het middenspanningsbereik van 6 kV tot 35 kV brengt aanzienlijke elektrische spanning met zich mee waar standaard laagspanningslijnen niet tegen kunnen. Bij deze hoge potentiëlen kan elke structurele onregelmatigheid leiden tot catastrofale gedeeltelijke ontladingen. Om een ​​ononderbroken continuïteit voor gemeentelijke substations en grote productiezones te garanderen, specificeren adviesingenieurs voortdurend zware middenspanningsoplossingen met koperen kern.

Als internationaal erkende fabrikant,Taitong-kabelmaakt gebruik van geavanceerde bovenleidingvulkanisatieproductielijnen om stroomkabels van 6/10 kV tot 26/35 kV te leveren die de mondiale veiligheidsmarges van het elektriciteitsnet overtreffen, waardoor zeer efficiënte distributieopties worden geboden voor aanbestedingen in de zware industrie.

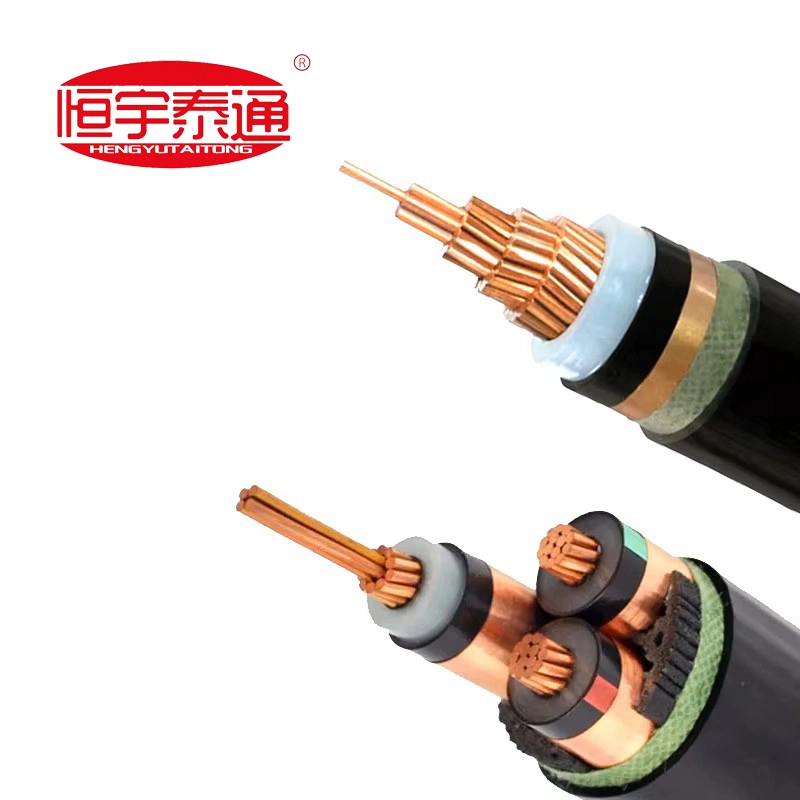

Structurele lagen van 6/10 kV tot 26/35 kV MV-kabels

In tegenstelling tot laagspanningsbedrading vereisen middenspanningskabels een geavanceerde drievoudige extrusielaag om het intense innerlijke elektrische veld te uniformiseren. De structurele engineering omvat verschillende nauwkeurig vervaardigde zones:

Geleider: Zeer zuiver, cirkelvormig gecomprimeerd gestrand koper (Klasse 2) dat maximale geleidbaarheid en minimale diameter garandeert.

Binnenste halfgeleiderschild: Een gladde halfgeleidende laag die direct over de geleider wordt geëxtrudeerd om elektrische spanningsconcentraties te elimineren.

XLPE-isolatie: Extra schoon cross-linked polyethyleen, behandelt hoge spanningsbelasting tot 90°C continu gebruik.

Buitenste isolatieschild: Een stripbare of gebonden halfgeleidende laag die de radiale elektrische velden uniformiseert.

Metalen afschermingslaag: Spiraalvormig omwikkelde, hooggeleidende koperen tapes of koperdraden die zijn ontworpen om capacitieve laadstromen en foutstromen veilig naar de aarde te transporteren.

Buitenste beschermende schede: Stevige, weerbestendige PVC- of PE-mantel met hoge dichtheid, ontworpen om de metalen afscherming te isoleren van ondergronds vocht.

Waarom kopergeleiders uitblinken in middenspanningssystemen

Terwijl aluminium de lokale laagspanningsleidingen domineert vanwege de lage initiële kosten, is koper met hoge zuiverheid de onbetwiste standaard voor kritische 6 kV tot 35 kV middenspanningsdistributie om verschillende belangrijke redenen:

1. Superieure huidige draagkracht: Koper biedt een aanzienlijk lagere elektrische weerstand dan aluminium, waardoor opstellingen met één kern of drie kernen enorme stroomblokken kunnen overbrengen via nauwere ondergrondse kanaalbanken.

2. Geminimaliseerde spanningsval: Essentieel voor langere industriële runs: koperen kernen verminderen de verwarmingsverliezen van lijntransmissies over langere regionale overspanningen dramatisch.

3. Hoge mechanische treksterkte: Koper is bestand tegen extreme trekspanningen tijdens complexe sleuvenfrezen of diepe gestuurde boorinstallaties, waardoor het risico op kernuitrekken wordt geëlimineerd.

Ondergrondse risico's elimineren: afscherming en bepantsering

De meest voorkomende bedreiging voor ondergrondse middenspanningscircuits is waterboomvorming: een fenomeen waarbij micro-holtes in goedkope isolatie in combinatie met vocht de kabel in de loop van de tijd langzaam aantasten.

Taitong-kabelelimineert dit risico door gebruik te maken van ultraschone samengestelde materialen en de modernste triple-co-extrusie crosslinking-technologie. De overlappende kopertape-afscherming gecombineerd met optionele staaldraadpantsering (SWA) of dubbele stalen tapepantser (DSTA) vormt een dubbele barrière. Deze barrière weert ondergrondse rotsdruk, vochtinfiltratie en aantasting door knaagdieren volledig af, waardoor de operationele levensduur wordt verlengd tot meer dan 30 jaar.

Technische conformiteit en fabrieksaanpassing

Mondiale infrastructuuraanbestedingen laten geen ruimte voor compromissen. Middenspanningssystemen vereisen een vlekkeloze ontwerpuitvoering, ondersteund door strenge typetestcertificeringen.

BijTaitong-kabelhebben wij geen generiek clearinghouse voor massa-aandelen. Elke batch enkelkernige en driekernige middenspanningskabels werkt op een 100% fabrieksmatig op maat gemaakt productiemodel en wordt rechtstreeks ontworpen op basis van de specifieke stuklijsten (BOQ), de trackingsysteemvereisten en de plaatselijke omgevingsspecificaties van uw project.

Neem vandaag nog contact op met onze technische dienst middenspanningom toegang te krijgen tot technische fabriekscatalogi, ontwerpbladen met dwarsdoorsneden, of om een ​​snelle, contractklare kostenraming te ontvangen voor uw regionale aanbesteding voor netwerkinfrastructuur!
