Waarom afgeschermde besturingskabels EMI-ruis voorkomen

Samenvatting:In geautomatiseerde productiefabrieken, elektriciteitscentrales en complexe verwerkingsfaciliteiten lopen controlelijnen langs zware elektriciteitsleidingen, waardoor intense elektromagnetische velden ontstaan.Afgeschermde anti-interferentiekabelsdienen als het betrouwbare zenuwstelsel van deze operaties. In dit artikel worden de meerlaagse materiaalarchitectuur, de onderdrukkingsmechanismen van elektromagnetische interferentie (EMI) en de afschermingsvoordelen besproken die premium besturingskabels van cruciaal belang maken voor moderne industriële automatisering.

Inhoudsopgave

Invoering

Structurele anatomie van afgeschermde anti-interferentiecontrolekabels

Waarom gevlochten afscherming essentieel is tegen industrieel geluid

Kritieke toepassingsscenario's in geautomatiseerde engineering

Fabrieksgerichte compliance en aangepaste bestellingen

Invoering

Naarmate industriële installaties slimmere geautomatiseerde systemen integreren, neemt de dichtheid van elektronische apparatuur exponentieel toe. Deze omgeving met hoge dichtheid genereert enorme hoeveelheden elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI). Zonder adequate afscherming kunnen laagspanningsbesturingssignalen die naar programmeerbare logische controllers (PLC's), sensoren en actuatoren worden gestuurd, gemakkelijk beschadigd raken, wat kan leiden tot valse machinemetingen, systeemfouten of gevaarlijke noodstops.

Om kritische geautomatiseerde signalen te beveiligen,Taitong-kabelproduceert robuuste, afgeschermde anti-interferentiekabels. Door de combinatie van zeer flexibele geleiders met een dichte metalen afscherming zorgen deze stuurlijnen voor een vlekkeloze signaalafgifte in zwaar verstoorde industriële zones over de hele wereld.

Structurele anatomie van afgeschermde anti-interferentiecontrolekabels

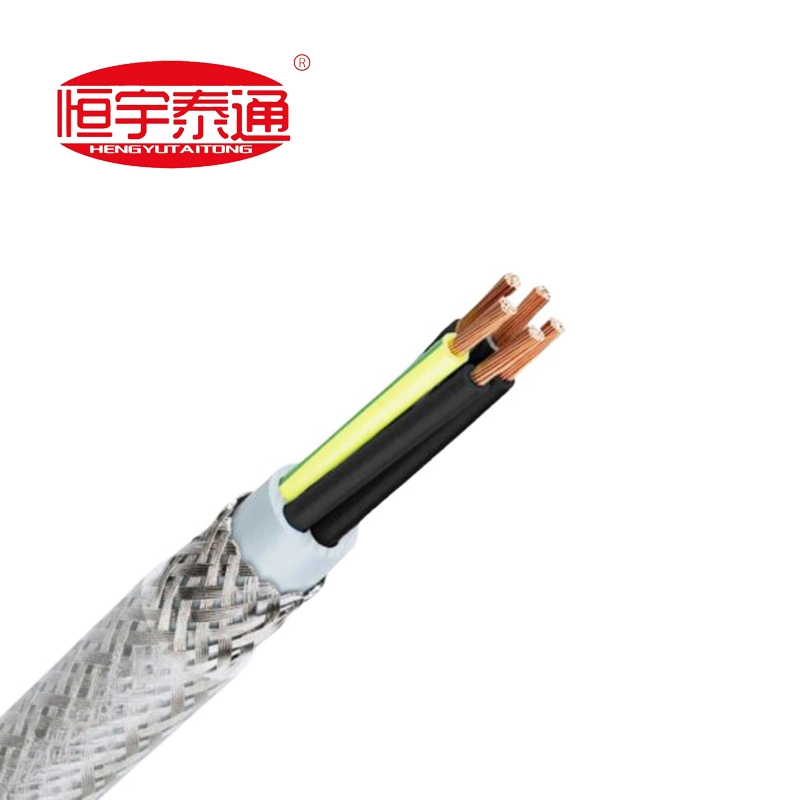

De interne configuratie van een standaard stuurkabel is laag voor laag ontworpen om externe ruis te scheiden van de interne koperen geleiders:

Zeer zuivere koperen geleiders: Samengesteld uit meeraderige, fijndradige gewone koperdraden, die maximale elektrische geleidbaarheid en superieure flexibiliteit bieden voor strakke plaatsing in bedieningspanelen.

Kleurgecodeerde isolatie: Premium PVC- of XLPE-isolatiemateriaal met duidelijke kleurcodering (inclusief de standaard groen/gele aardingsdraad) voor eenvoudige identificatie van de aansluitingen en veiligheid tijdens de installatie.

Binnenbed/schedelaag: Een gladde polymeerwikkel of geëxtrudeerde laag die de gedraaide kernen stevig aan elkaar bindt en een beschermend kussen vormt voor het bovenliggende schild.

Gevlochten metalen schild met hoge dekking: Een dichte, kruislings geweven vertinde koper- of staaldraadvlecht die de interne kernen omhult en fungeert als een ondoordringbare elektromagnetische barrière.

Vlamvertragende buitenjas: Een robuuste PVC-mantel die is samengesteld om bestand te zijn tegen oliespatten, vochtophoping, slijtage en vlamvoortplanting in open kabelgoten.

Waarom gevlochten afscherming essentieel is tegen industrieel geluid

Hoewel niet-afgeschermde besturingsdraden goed werken in eenvoudige elektrische lussen, vereisen geautomatiseerde industriële hubs gevlochten afschermingen met hoge dekking om drie belangrijke prestatieredenen:

1. Uitgebreide EMI- en RFI-absorptie: De metalen vlecht fungeert als een kooi van Faraday. Het onderschept uitgestraalde elektromagnetische golven van omringende grote motoren, transformatoren en hoogspanningskabels, waardoor de zwerfstromen veilig naar de grond worden geleid voordat ze de signalen in de binnenkern verstoren.

2. Superieure flexibele sterkte: In tegenstelling tot statische aluminiumfolieschermen die gemakkelijk kunnen scheuren of barsten wanneer ze herhaaldelijk worden gebogen in dynamische machines, behoudt een geweven metalen omvlechting 100% structurele afschermingsintegriteit, zelfs onder voortdurend mechanisch buigen en draaien.

3. Preventie van overspraak: In meeraderige besturingsleidingen kunnen hoogfrequente stromen in één draad in aangrenzende circuits terechtkomen. Precisievlechtwerk isoleert individuele kabelgroepen en zorgt voor schone, onafhankelijke datastromen.

Kritieke toepassingsscenario's in geautomatiseerde engineering

Dankzij hun anti-interferentiebetrouwbaarheid worden afgeschermde besturingskabels zwaar gespecificeerd bij aanbestedingen voor precisie-infrastructuur:

Geautomatiseerde assemblage- en roboticalijnen: Het koppelen van centrale PLC-bedieningsdesks aan geautomatiseerde robotarmen en assemblagetransportbanden die ononderbroken commandolussen vereisen.

Substationbesturings- en relaispanelen: Onderling verbindende meetinstrumenten, beveiligingsrelais en schakelapparatuur in hoogspanningsomgevingen.

Petrochemische en verwerkingsraffinaderijen: Verzenden van gevoelige temperatuur-, druk- en debietmetersensorwaarden over lange binnen- en buitenkabels.

HVAC en gebouwbeheer: Veilige, geluidsarme controlelussen door commerciële hoogbouw leiden om geautomatiseerde ventilatie, liften en beveiligingsarchitecturen te beheren.

Fabrieksgerichte compliance en aangepaste bestellingen

Precisie-instrumentatie biedt een nulmarge voor onevenwichtigheden in de impedantie of gaten in de afscherming. Industriële inkoopcontracten vereisen exacte conformiteit met strikte kwaliteitsnormen zoals IEC 60227 of regionale industriële normen.

BijTaitong-kabelWij verwerpen rigide, in massa geproduceerde voorraadafrekeningssystemen ten gunste van een 100% fabrieksmatig op maat gemaakt productiemodel. We begrijpen dat elke automatiseringsinstallatie een uniek aantal kernen, specifieke aardingsvoorzieningen en gespecialiseerde isolatie-eigenschappen vereist. We vervaardigen elke batch besturingskabels rechtstreeks op maat volgens de specifieke stuklijsten (BOQ) van uw project, waarbij we de kernafmetingen, de dekkingsgraad van de afscherming en de mantelverbindingen kalibreren om precies bij uw elektrische omgeving te passen.

Neem vandaag nog contact op met ons instrumentatie-engineeringteamom geverifieerde technische tekeningen, op maat gemaakte kernindelingen aan te vragen, of om een ​​uitdrukkelijke, directe fabrieksprijsraming te ontvangen voor uw aanstaande projectaanbesteding!
