Laagspannings-meeraderige STA-gepantserde koperen PVC-geïsoleerde en omhulde stroomkabels

0,6/1kV Meeraderige STA-gepantserde koperen, PVC-geïsoleerde en omhulde stroomkabels (CU/PVC/STA/PVC) van 0,6/1 kV voldoen aan IEC 60502-1. De kabel is gemaakt met klasse 2 gestrande blanke koperen geleider (klasse 1 massieve koperen geleider is optioneel voor afmetingen kleiner dan 6 mm² op aanvraag), PVC-isolatie, dubbele stalen tape (STA)-pantsering en PVC-buitenmantel, en biedt een sterke weerstand tegen compressie en externe mechanische impact. Deze gepantserde STA-stroomkabel is geschikt voor vaste installatie en kan worden gelegd in directe begraafplaatsen, kabelgoten en ondergrondse kanalen voor industriële faciliteiten, gemeentelijke bouwwerkzaamheden, hulpstroomvoorzieningen voor spoorvervoer en de distributie van commerciële gebouwen. De nominale continue bedrijfstemperatuur is 70℃, met kernidentificatie volgens de IEC60445/HD-308-S2 kleurcoderingsregels.

Taitong Cable, een betrouwbare Chinese kabelleverancier met vijf fabrieken in China, levert bulkbestellingen tegen fabrieksprijs. Er zijn meerdere kernconfiguraties beschikbaar. Wij ondersteunen aangepaste vereisten en bieden technische ondersteuning voor lokale certificering, ten behoeve van projectkopers, EPC-aannemers, groothandelaren in elektriciteit en distributeurs over de hele wereld.

CU/PVC/PVC-beddengoed/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Mocht naleving van HD603S1A3 vereist zijn, geef dit dan duidelijk aan in uw specificaties.)

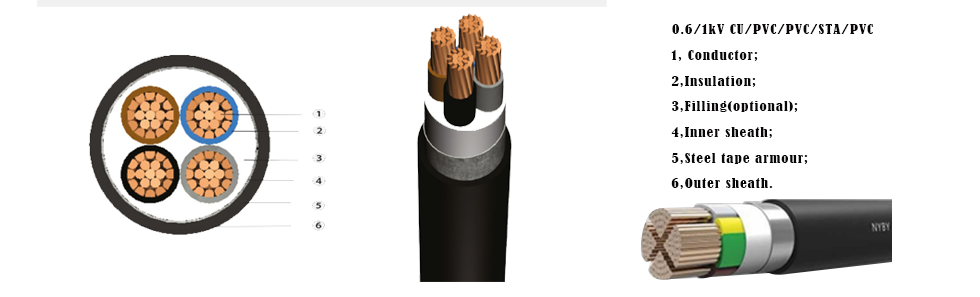

Constructie (van binnen naar buiten)

---

1, Geleider: Klasse 2 vastgelopen gewone gegloeide koperen geleider volgens IEC60228 (Klasse 1 massieve geleider is ook verkrijgbaar als optie.)

2, Isolatie: PVC-A-isolatie die voldoet aan IEC-60502-1

3, opgestelde geïsoleerde kernen met niet-hygroscopische vulstoffen (optioneel)

4, beddengoed: beddengoed van geëxtrudeerd PVC

5, pantser: dubbel gegalvaniseerd pantser met stalen tape (DSTA/STA)

6, Overmantel: geëxtrudeerde PVC-buitenmantel, type ST2

Toepassingen van meeraderige STA-gepantserde koperen PVC-geïsoleerde en omhulde stroomkabels met lage spanning 0,6/1 kV

---

Deze 2-5-aderige laagspanningskoper-PVC-geïsoleerde STA (dubbele staalband) gepantserde voedingskabel is ontworpen voor installatie met een vaste lay-out. Het dubbellaagse pantser van gegalvaniseerd staaltape biedt uitstekende weerstand tegen verbrijzeling, slagvastheid en knaagdierbestendige bescherming. Het wordt algemeen toegepast voor direct ingegraven ondergrondse aanleg, kabelgoten, ondergrondse kanalen, tunnels en galerijen voor nutsleidingen.

Deze LV STA gepantserde PVC-kabel levert stroom voor machines in industriële installaties, gemeentelijke infrastructuur, het ondergrondse elektriciteitsnet in woonwijken, hulpcircuits voor spoorvervoer, stroomdistributie in kelders en stroomtransmissie op buitenlocaties. (Niet geschikt voor installatie onder zware trekbelasting).

Kleur aderisolatie: Identificatie conform HD 308 S2. Groen/geel voor beschermingsgeleider volgens IEC 60445. (Zie onderstaande afbeelding)

---

Isolatie- en buitenmantelkleuren zijn op maat verkrijgbaar

Kernvoordelen van laagspanning koper PVC geïsoleerd PVC beddengoed dubbele stalen tape gepantserde PVC omhulde stroomkabels (600 / 1000V)

---

1, Mechanische bescherming: Stalen tapepantser (STA) voorkomt schade door verplettering, stoten of knaagdieren.

2, Vaste stabiliteit: het meerkernige koperen ontwerp verwerkt efficiënt stabiele, continue laagspanningsbelastingen.

3, Milieubestendigheid: de buitenste PVC-mantel is bestand tegen vocht, verwering en milde chemische blootstelling bij gebruik buitenshuis

Technische specificaties van 0,6/1kV LV meeraderige Cu PVC STA PVC-voedingskabels

---

Op maat verkrijgbare constructies voor laagspannings-meeraderige STA-gepantserde koperen PVC-geïsoleerde en omhulde stroomkabels

---

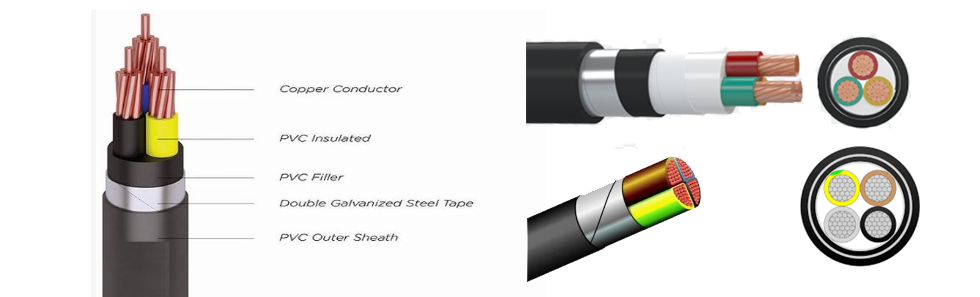

Basislaagconstructie:

koperen geleider + PVC-A isolatie + bodembedekking + STA staalband pantsering + buitenmantel

Opmerking: Magnetische velden in meeraderige kabels werken elkaar tegen, zodat er geen ernstige wervelstroomverhitting zal optreden, waardoor STA-staalbandpantser zeer geschikt is voor meeraderige lay-outs.

Opties voor buitenmantel (op maat te selecteren)

1, ST2-PVC-mantel (standaard fabrieksoptie, voor binnenlocaties, kabelgoten en gewone gebouwen)

2, ST7-PE polyethyleen omhulsel: ontworpen voor directe begrafenis in het wild, vochtige grond en omstandigheden in de open lucht, met waterdichte, verouderingsbestendige en lage temperatuurbestendige prestaties

3, ST8-LSZH rookarme, halogeenvrije mantel: toegepast in drukke projecten in de openbare ruimte, zoals tunnels, metro's en winkelcentra

Volledige structuuraanduidingen

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Keuzes voor pantservervanging

1, STA-pantser met stalen tape (standaard, goed bestand tegen drukbelasting voor ondergrondse begraving)

2, SWA fijn staaldraadpantser voor scenario's die zowel compressieweerstand als trekweerstand vereisen

3, zwaar uitgevoerd dik staaldraadpantser voor legomstandigheden met zware belasting en hoge spanning

4, AWA-aluminiumdraadpantser voor lichtgewicht en corrosiebestendige vereisten

Aanpassing van het geleidertype

1, Klasse 1 massief koperen geleider voor vaste installatie

2, Klasse-2 gecompacteerde vastgelopen koperen geleider (algemene fabrieksnorm)

3, Klasse-5 flexibele koperen geleider voor vaak gebogen bedrading van apparatuur

4, optionele aluminium geleider

Verbetering van isolatiemateriaal

1, PVC-A-isolatie (basisversie, met een bedrijfstemperatuur van 70 ℃ op lange termijn)

2, XLPE-verknoopte polyethyleenisolatie (90 ℃ nominale werktemperatuur en hoger stroomvoerend vermogen)

Aanpasbaar binnenbeddengoed

1, Standaard beddengoed gebruikt PVC-materiaal;

2, PE- of LSZH-beddengoed is beschikbaar, passend bij het materiaal van de buitenmantel.

Optionele elektromagnetische afschermingslaag

Optionele afscherming met kopertape aangebracht tussen isolatie en bodembedekking om industriële elektromagnetische interferentie van omvormers en besturingsapparatuur te blokkeren.

Voorbeeld: Cu/PVC-Shield/STA/PE

Combinatielay-outs met meerdere kernen

Configuraties met 2 kernen, 3 kernen, 4 kernen, 5 kernen, 3+1 kernen, 3+2 kernen, 4+1 kernen

Speciaal gemodificeerde functionele buitenmantel

Op maat gemaakte mantel voor vlamvertragende, brandwerende, UV-bestendige, oliebestendige, anti-termiet-, koudebestendige en anti-corrosieprestaties

Redenen voor het in bulk bestellen van kabels bij Taitong Cable?

---

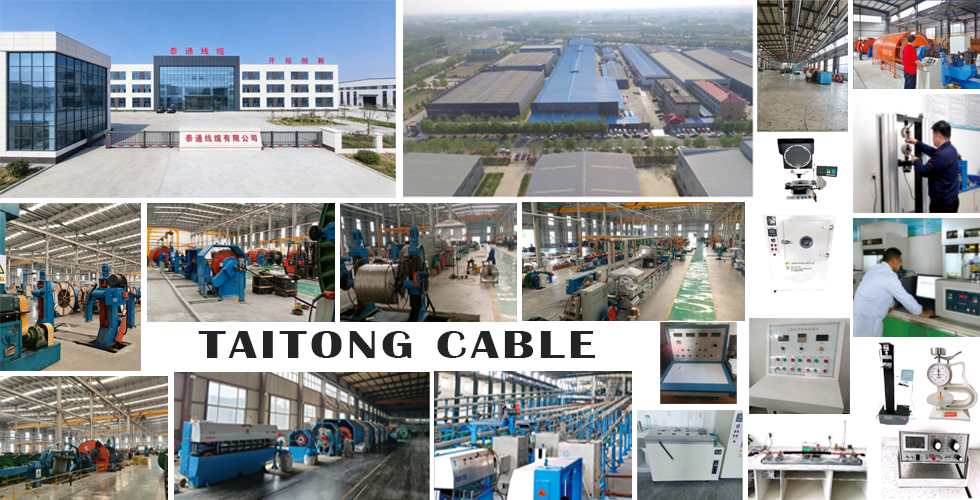

Als grootschalige in China gevestigde fabrikant van draden en kabels levert Taitong Cable sinds 2002 kabelbenodigdheden voor bekende grootschalige projecten en heeft het sinds 2002 betrouwbare samenwerkingspartnerschappen op lange termijn opgebouwd. We hebben een rijke ervaring opgebouwd in op het buitenland gerichte internationale handel en inkoopdiensten voor bulkorders. Ondersteund door vijf onafhankelijke productiefabrieken en meer dan 30 vestigingen in verschillende regio's, leveren wij hoogwaardige kabelproducten en doordachte one-stop-diensten voor wereldwijde kopers.

Onze fabriek beschikt over een complete set gezaghebbende kwalificaties, waaronder ISO-9001 kwaliteitsmanagement, ISO-14001 milieumanagement, ISO-45001 arbeidsveiligheid-gezondheidscertificeringen, CE-conformiteit en typetestgoedkeuringen van derden. Al onze kabels voldoen strikt aan de internationale IEC-specificaties, HD, VDE en andere regionale normen.

Gesteund door een robuuste productiecapaciteit garanderen wij een snelle voorraadvoorbereiding voor wereldwijde elektriciteitsprojecten, fabrieksbouw, ontwikkeling van woonwijken, gemeentelijk-civiele infrastructuur en grootschalige magazijnfaciliteiten. Onze volledige seriekabels met een vermogen onder 35 kV voldoen aan de internationale standaardvereisten. Laagspannings-meeraderige STA-gepantserde koperen PVC-geïsoleerde en omhulde stroomkabels, inclusief de NYBY-serie, behoren tot onze vlaggenschipproducten voor bulkinkoop. Met ervaren verkoopteams en solide industriële kracht zijn wij uw betrouwbare langetermijnleverancier voor kabelaankopen in grote volumes.
