Laagspannings-meeraderige koperen PVC-geïsoleerde SWA-gepantserde PVC-omhulde kabels

Laagspannings meeraderige koperen PVC-geïsoleerde SWA-gepantserde PVC-omhulde kabels zorgen voor een stabiele krachtoverdracht met een laag spanningsverlies en een laag stroomverbruik. De PVC-isolatie levert uitstekende diëlektrische prestaties om elektrische lekkage te voorkomen, terwijl de buitenste PVC-mantel een sterke weerstand biedt tegen vocht, zuur, alkali en mechanische slijtage. Ingebouwde Steel Wire Armor (SWA) biedt superieure treksterkte, waardoor de kabel geschikt is voor directe ondergrondse begraving. Hooggeleidende massieve of gevlochten koperen geleiders garanderen een stabiele stroomvoorziening en een lange levensduur voor industriële installaties en bouwprojecten.

Als betrouwbare fabrikant biedt Taitong Cable op maat gemaakte vlamvertragende specificaties, ter ondersteuning van bulkinkoop om te voldoen aan de eisen van wereldwijde EPC-aannemers en verschillende technische projecten.

IEC-standaard of aangepaste CU/PVC/SWA/PVC-kabel. 0,6/1kV

Opmerking:

In overeenstemming met IEC 60502-1 is een geëxtrudeerde PVC-binnenbekleding (bedding) over geassembleerde aders verplicht voor SWA-meeraderige kabels.

Polyester bindtape over de kernen is geen verplichte eis van deze norm, tenzij apart gespecificeerd door de koper.

Toepassingen van laagspannings-meeraderige koperen PVC-geïsoleerde SWA-gepantserde PVC-omhulde kabels 0,6 / 1kV

---

Laagspannings meeraderige SWA (Steel Wire Armoured) PVC koperen stroomkabels (normaal gesproken op 600/1000 V) zijn elektrische leidingen voor zwaar gebruik, gebouwd voor vaste stroomdistributie binnen, buiten en ondergronds, en bieden weerstand tegen mechanische verbrijzeling en omgevingsstress, ideaal voor industriële faciliteiten, commerciële gebouwen en ondergrondse elektriciteitsnetwerken.

Belangrijkste toepassingen van LV Multi-Core SWA gepantserde PVC-geïsoleerde/buigende/omhulde kabels

---

1, Ondergrondse begrafenissen: rechtstreeks in greppels of ondergrondse kanalen geplaatst zonder extra beschermende leidingen.

2, Industriële installaties: geleid door zware productievloeren, elektriciteitscentrales en schakelstations waar het risico op fysieke impact bestaat.

3, Outdoor Feeders: Geïnstalleerd op kabelgoten of bevestigd aan buitenmuren, bestand tegen UV-straling, vocht en extreme weersomstandigheden.

4, Commerciële gebouwen: Toegepast als hoofd- of subhoofdstroomtoevoer, gerouteerd via stijgbuizen, technische ruimtes en servicetunnels.

Specifieke toepassingen van 600/1000V CU/PVC/SWA/PVC 2/3/4/5-aderige elektrische kabels

---

2-aderig: stroomvoerende en neutrale geleiders voor dubbel geïsoleerde (klasse II) eenfasige apparatuur.

3-aderig: spanningvoerende, neutrale en aardgeleiders voor standaard geaarde (Klasse I) eenfasige voedingen.

4-aderig / 5-aderig: driefasige stroomverdeling met neutrale en/of beschermende aarde voor machines, verdeelborden en motoren.

Elektrische parameters

---

0,6/1 kV meeraderige SWA PVC-koperen voedingskabels

De kleuren van de isolatie en de buitenmantel zijn aanpasbaar

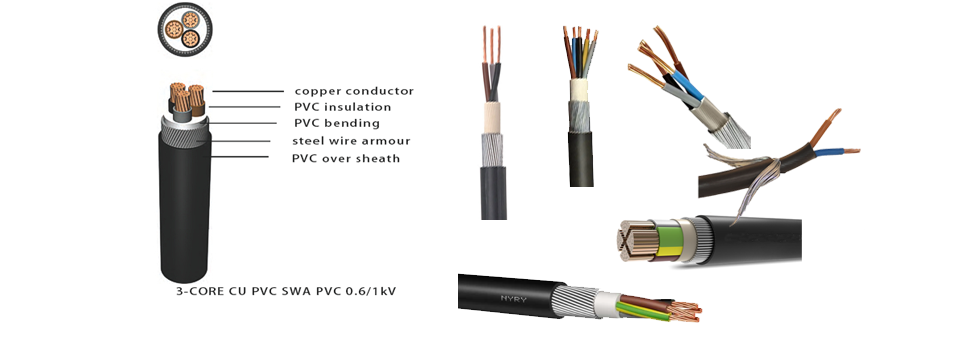

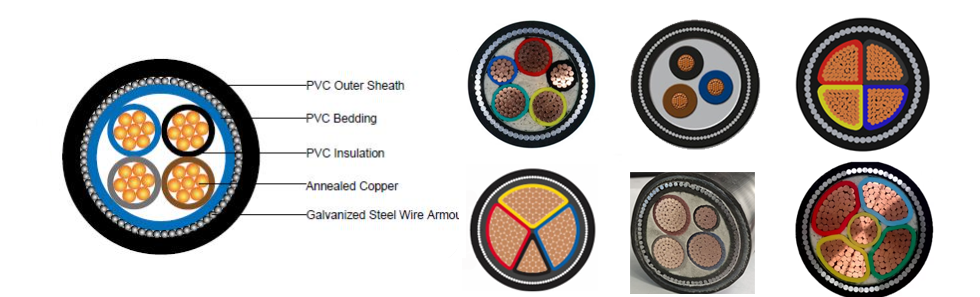

Structuur van LV 2-5 kern SWA koperen PVC-stroomkabels

---

· 2-aderig: 2 geïsoleerde koperen aders (L+N)

· 3-aderig: 3 geïsoleerde koperen aders (L+N+PE)

·  3+1 kern: 3 kernen met gelijke fase + 1 gereduceerde nulleider

·  3+2 kern: 3 gelijke fasekernen + gereduceerde nulleider + gereduceerde PE

· 4+1 Kern: 4 gelijke kernen (3P+N) + gereduceerde PE

De buitenmantel kan op aanvraag worden aangepast

1, ST2-PVC-mantel (standaard fabrieksoptie, voor binnenlocaties, kabelgoten en gewone gebouwen)

2, ST7-PE polyethyleen omhulsel: ontworpen voor directe begrafenis in het wild, vochtige grond en omstandigheden in de open lucht, met waterdichte, verouderingsbestendige en lage temperatuurbestendige prestaties

3, ST8-LSZH rookarme, halogeenvrije mantel: toegepast in drukke projecten in de openbare ruimte, zoals tunnels, metro's en winkelcentra

Benamingen van de volledige structuur

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Verbetering van isolatiemateriaal

PVC-A-isolatie (basisversie, met een bedrijfstemperatuur van 70℃ op lange termijn)

XLPE verknoopte polyethyleen isolatie (90℃ nominale werktemperatuur en hoger stroomvoerend vermogen)

Aanpasbaar binnenbeddengoed

Standaard beddengoed maakt gebruik van PVC-materiaal; PE- of LSZH-beddengoed is verkrijgbaar, passend bij het materiaal van de buitenmantel.

Optionele kopertape-afschermingsstructuur voor weerstand tegen elektromagnetische interferentie

De kopertape-afscherming is aangebracht tussen isolatie en bodembedekking, geschikt voor fabrieksomgevingen met interferentie van frequentieomvormers en industriële besturingsapparatuur.

Voorbeeld: Cu/PVC-Schild/SWA/PE

Voordelen van het kopen van SWA gepantserde laagspanningsstroomkabels van Taitong Cable

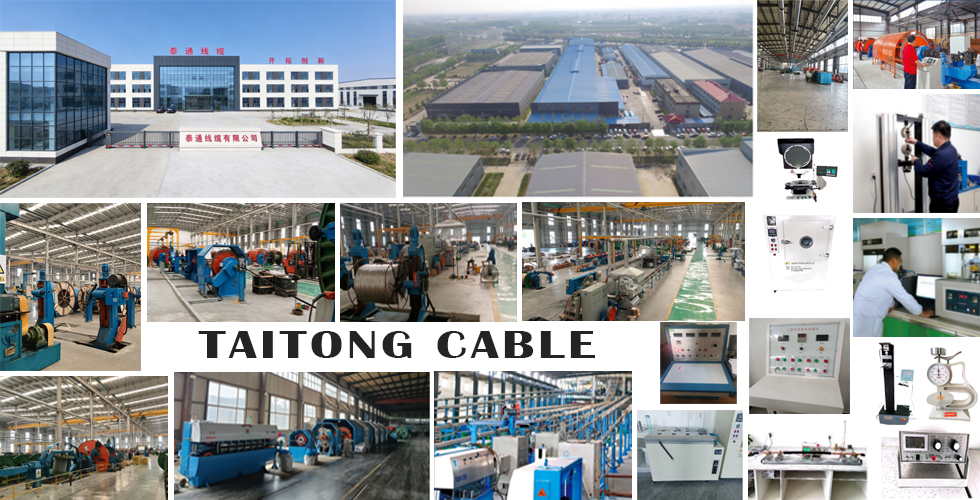

Taitong Cable, een betrouwbare Chinese kabelleverancier die fabrieksprijs voor wereldwijde kopers aanbiedt. We beschikken over een rijke ervaring met grootschalige infrastructuurprojecten, waaronder gemeentelijke bouw- en spoorvervoerstechniek.

Laagspanning multi-core koper PVC geïsoleerde SWA gepantserde PVC omhulde kabels (CU/PVC/PVC/SWA/PVC) zijn ons volwassen mainstream-product.

Tot onze klanten behoren EPC-aannemers, elektriciteitsgroothandels, projectinkopers en engineeringbedrijven voor industrieparken, commerciële gebouwen en ondergrondse elektriciteitsnetwerken. Wij ondersteunen op maat gemaakte kernlay-outs, materiaalconfiguraties, verpakkingen en leveringslengtes. Alle kabels kunnen worden vervaardigd om te voldoen aan de IEC- en BS-normen. Ons professionele technische team biedt volledige ondersteuning om klanten te helpen met certificeringsprocedures op de lokale markt.

Strikte grondstoffeninspectie en testen van eindproducten garanderen een stabiele kwaliteit. Wij leveren one-stop-service met technisch advies vóór de verkoop, flexibele bulkoffertes, productietracking en after-salesondersteuning. Welkom wereldwijde kopers voor vragen over bulkaankopen en strategische samenwerking op lange termijn.
